HARDWARE
電子回路・基板設計サービス
アナログ・デジタル混在回路設計、高速差動信号対応多層基板設計、FPGA/ASIC設計から量産試作まで対応します。設計から量産まで一貫した品質管理体制で高信頼性を実現します。
詳細を見る →電子回路設計からスマートインフラまで、エンドツーエンドの技術サービスを提供します
6つのコアサービスにより、お客様の製品・システム開発ライフサイクル全体を支援します。
アナログ・デジタル混在回路設計、高速差動信号対応多層基板設計、FPGA/ASIC設計から量産試作まで対応します。設計から量産まで一貫した品質管理体制で高信頼性を実現します。
詳細を見る →
お問い合わせから納品まで、透明性の高いプロセスで確実にプロジェクトを遂行します。
専任の技術コンサルタントがお客様のニーズと技術要件を詳細にヒアリングし、最適なアプローチを提案します。
要件定義を基に技術仕様・開発計画・工数見積りをまとめた詳細提案書を作成します。通常5営業日以内に提出します。
専門技術者チームがアジャイル開発手法で進捗を共有しながら開発。定期的なマイルストンレビューで品質を担保します。

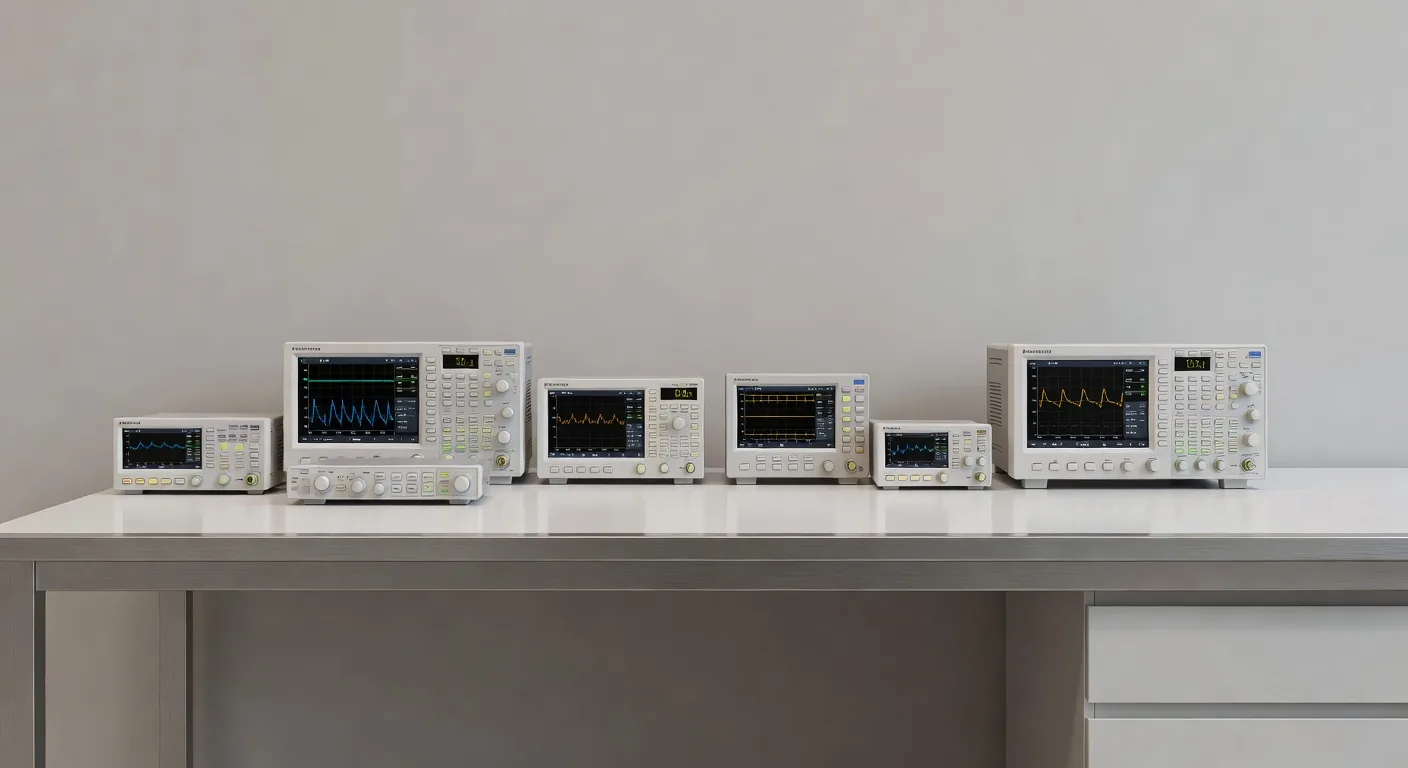

設計検証・プロトタイプ評価・環境試験を実施し、仕様適合性を確認します。問題点は即座にフィードバックし改善します。
成果物の納品後も継続的な技術サポートを提供します。保守契約・アップデート対応・24時間緊急サポートも対応可能です。
東北大学・産業技術総合研究所との共同研究を通じて培った最先端技術。電子回路・信号処理の専門博士号保有者が多数在籍。

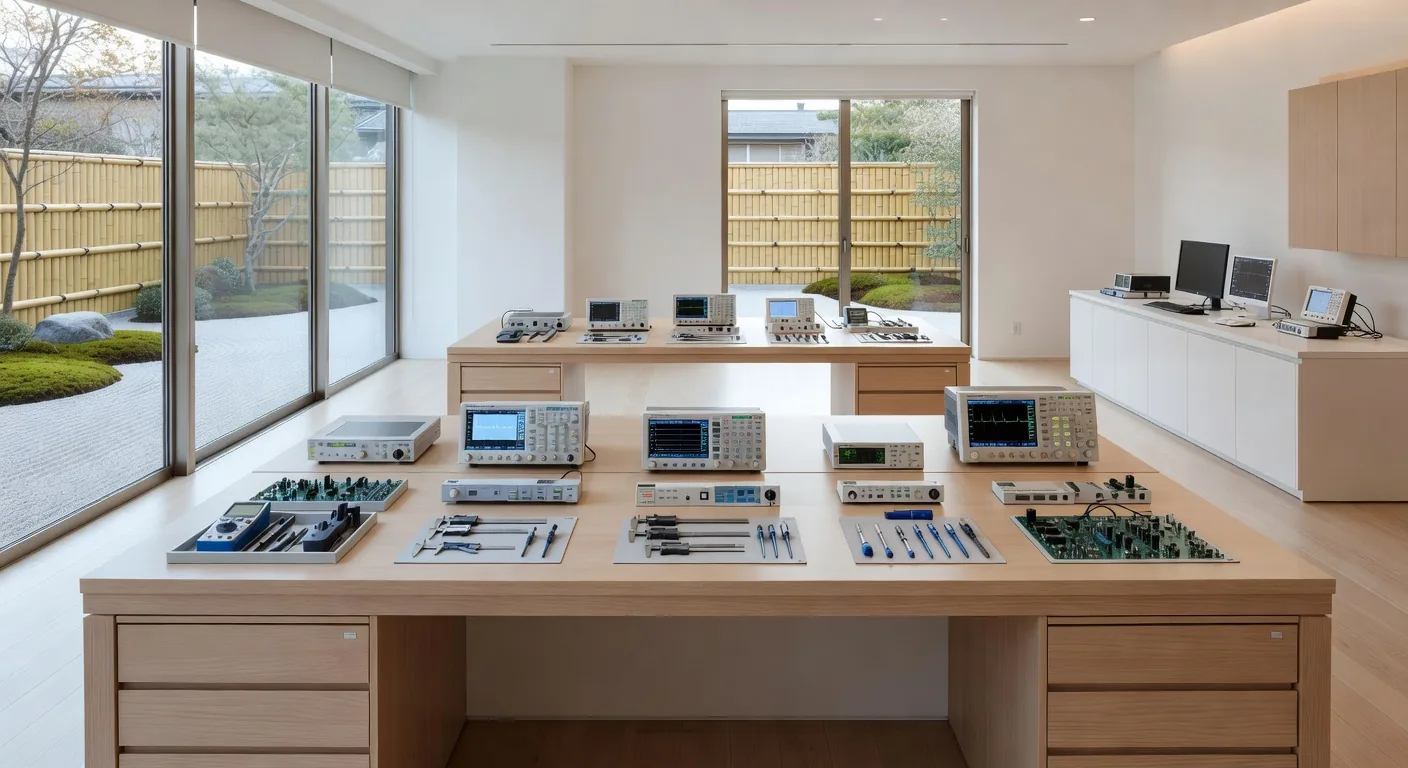

自社設備による内製試作で、概念実証から動作プロトタイプまでの期間を大幅短縮。競合他社比で平均40%の開発期間削減を実現。
ISO 9001:2015認証取得済み。納品前の全製品に対して電気特性試験・機能検証・信頼性試験を実施し、高品質を保証します。
製造業・通信・医療機器・エネルギー・交通インフラなど多様な産業での実績。各業界の規制・標準規格への適合を確保します。
プロジェクト専任の技術担当者を配置。進捗報告・技術相談・トラブル対応まで一貫した窓口で安心してプロジェクトを進められます。
低消費電力設計・再生可能エネルギー対応・環境負荷低減設計を標準的に取り組み、ESG経営にも対応した製品・システム開発を支援します。
